Construcție

• Pompe centrifuge de aspirație finală monoetajate, cu rulment suport.
• Punctele de serviciu nominale și dimensiunile principale în conformitate cu EN 733.
• Construcție tip „back pull-out” pentru o demontare și reasamblare simplă și rapidă.
• Calpeda seria N, N4: versiune cu carcasa pompei și suportul din fontă.
• Calpeda seria B-N4: versiune cu carcasa pompei și suportul felinar din bronz.
• Toate pompele livrate sunt complet vopsite.
• Viteză nominală de rotație (50 Hz): N ≈ 2900 rpm. iar N4 ≈ 1450 rpm.
• Conexiuni: flanșe în conformitate cu PN 10, EN 1092-2 (contra-flașe la cerere).
• Etanșarea arborelui: Etanșare mecanică standardizată în conformitate cu ISO 3069.
• Electropompele din seriile N, BN, N4, B-N4 sunt în conformitate cu Regulamentul European
  nr. 547/2012, în vigoare începând cu 01.01.2013.

Aplicații

• Pentru lichide curate fără substanțe abrazive, care sunt non-agresive cu materialele din ce sunt
  realizate pompele (substanța solidă până la 0.2%).
• Pentru instalații de încălzire, climatizare, răcire și circulație.
• Pentru aplicații industriale și civile.
• Pentru sisteme anti-incendiu.
• Pentru alimentare cu apă.
• Pentru irigație.

Avantaje

• Hidraulică modernă:
  Geometria rotorului și carcasa pompei sunt optimizate pentru a obține eficiență maximă și cea mai bună capacitate de aspirație.
• Flexibilitate:
  Posibilitatea de a alege între materiale ca fontă și bronz pentru părțile hidraulice aflate în contact cu lichidul pompat, permite pompelor din seriile N și N4 să fie selectate în utilizarea cu diferite tipuri de lichide.
• Robustețe:
  Structura mecanică a pieselor hidraulice în contact cu lichidul pompat este dimensionată pentru a garanta rezistența maximă la solicitări mecanice. De asemenea, capacul carcasei este prevăzut cu aripi care previn turbulența în zona etanșării mecanice, crescând în continuare rezistența.
• Fiabilitate:
  Dimensionarea rulmenților și a arborelui este concepută astfel încât să asigure reducerea tensiunilor și să asigure o fiabilitate ridicată în toate condițiile de funcționare.

Condiții de exploatare

• Temperatura lichidului de la -10°C până la +90°C.
• Temperatura ambientală până la 40°C.
• Înălțime totală de aspirație de până la 7m.
• Presiunea maximă de lucru admisă de până la 10 bari.
• Flux continuu de lucru.

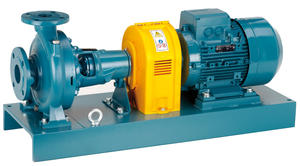

Unitatea pompă-motor

• Pompă N, N4 conectată la un motor electric standard, construcție în formă B3 (EN 60072-1), cu ajutorul unei plăci suport, acționat de un cuplaj flexibil și cu protecție de cuplare
• Motor cu 2 sau 4 poli de inducție, 50 Hz (N ≈ 2900 rpm și N4 ≈ 1450 rpm).
• Calpeda seria N, N4: motor trifazat 400/690 V ± 10%.
• Clasa de izolație F.
• Protecție IP 54 (IP 55 pentru NMS4).
• Motor potrivit pentru funcționarea cu convertor de frecvență.
• Schemă de clasificare IE2 pentru motoare trifazate de la 0.75kW.

Caracteristici speciale la cerere

• Alte tensiuni.
• Protecție împotriva exploziei în conformitate cu Directiva 94/9 CEE (ATEX).
• Protecție diferită pentru motor.
• Etanșări mecanice (presetupe) speciale.
• Temperaturi ambientale sau pentru lichide, mai ridicate sau scăzute.
• Frecvență de 60Hz (ca în prezentarea pentru 60Hz).

Versiuni disponibile:

N 32-125F/A / N 32-125D/A / N 32-125A/A / N 32-125S/A / N 32-160B/A / N 32-160A/A / N 32-200D/A / N 32-200C/A / N 32-200A/A / N 40-125F/A / N 40-125C/A / N 40-125A/A / N 40-160C/A / N 40-160B/A / N 40-160A/A / N 40-200C/A / N 40-200B/A / N 40-200AR/A / N 40-200A/A / N 40-250C/A / N 40-250B/A / N 40-250A/A / N 40-200D/A / N 50-125F/A / N 50-125D/A / N 50-125A/A / N 50-125S/A / N 50-160B/A / N 50-160A/A / N 50-200B/A / N 50-200A/A / N 50-200S/A / N 50-250B/A / N 50-250S/A / N 50-250A/A / N 50M/E/A / N 50M/D/A / N 50M/C/A / N 65-125E/A / N 65-125C/A / N 65-125A/A / N 65-160E/A / N 65-160D/A / N 65-160C/A / N 65-160B/A / N 65-160A/A / N 65-200C/A / N 65-200B/A / N 65-200A/A / N 65-250C / N 65-250B / N 65-250A / N 80-160E/A / N 80-160D/A / N 80-160C/A / N 80-160B/A / N 80-160A/A / N 80-200B / N 80-200A / N 80-250E / N 80-250D / N 100-200E / N 100-200D / N 80-250C / N 80-250B / N 80-250A / N 100-200C / N 100-200B N 100-200A / N 100-250B / N 100-250A / N4 32-125F/A / N4 32-125D/A / N4 32-125A/A / N4 32-160B/A / N4 32-160A/A / N4 32-200B/A / N4 32-200A/A / N4 40-125F/A / N4 40-125C/A / N4 40-125A/A / N4 40-160C/A / N4 40-160B/A / N4 40-160A/A / N4 40-200B/A / N4 40-200A/A / N4 40-250C/A / N4 40-250B/A / N4 40-250A/A / N4 50-125F/A 71 B4 / N4 50-125D/A 80 A4 / N4 50-125A/A 80 B4 / N4 50-125S/A N4 50-160B/A / N4 50-160A/A / N4 50-200C/A / N4 50-200B/A / N4 50-200A/A / N4 50-250D/A / N4 50-250C/A / N4 50-250B/A / N4 50-250A/A / N4 65-125E/A / N4 65-125C/A / N4 65-125A/A / N4 65-160C/A / N4 65-160B/A / N4 65-160A/A / N4 65-200B/A / N4 65-200A/A / N4 65-250B / N4 65-250A / N4 65-315C / N4 65-315B / N4 65-315A / N4 80-160C/A / N4 80-160B/A / N4 80-160A/A / N4 80-200C / N4 80-200B / N4 80-200A / N4 80-250C / N4 80-250B / N4 80-250A / N4 80-315C / N4 80-315B / N4 80-315A / N4 80-400C / N4 80-400B / N4 80-400A / N4 100-200C / N4 100-200B / N4 100-200A / N4 100-250B / N4 100-250A N4 100-315C / N4 100-315B / N4 100-315A / N4 100-400C / N4 100-400B / N4 100-400A / N4 125-250E / N4 125-250D / N4 125-250C / N4 125-250B / N4 125-250A / N4 125-315C / N4 125-315B / N4 125-400C / N4 125-400B / N4 125-400A / N4 150-315D / N4 150-315C / N4 150-315B / N4 150-315A / N4 150-400C / N4 150-400B / N4 150-400A
